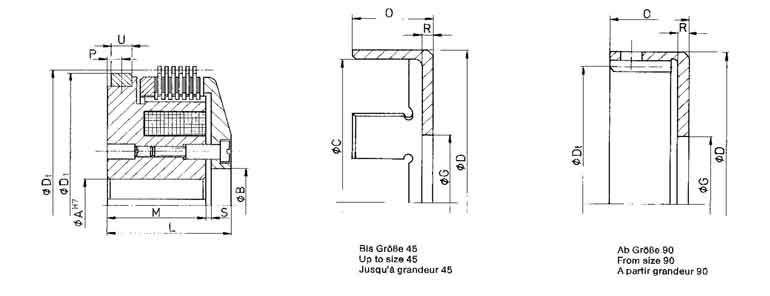

Elektromagnetische Lamellenkupplung mit nicht durchfluteten Lamellen

Lamellenpaarung: Stahl/Stahl besintert, Stromzuführung über Schleifring. Trocken- und Naßlauf möglich. Einsatz: Die Einheiten müssen betriebsbedingt vor dem Einsatz eingestellt werden. Keine selbsttätige Nachstellung bei Verschleiß.

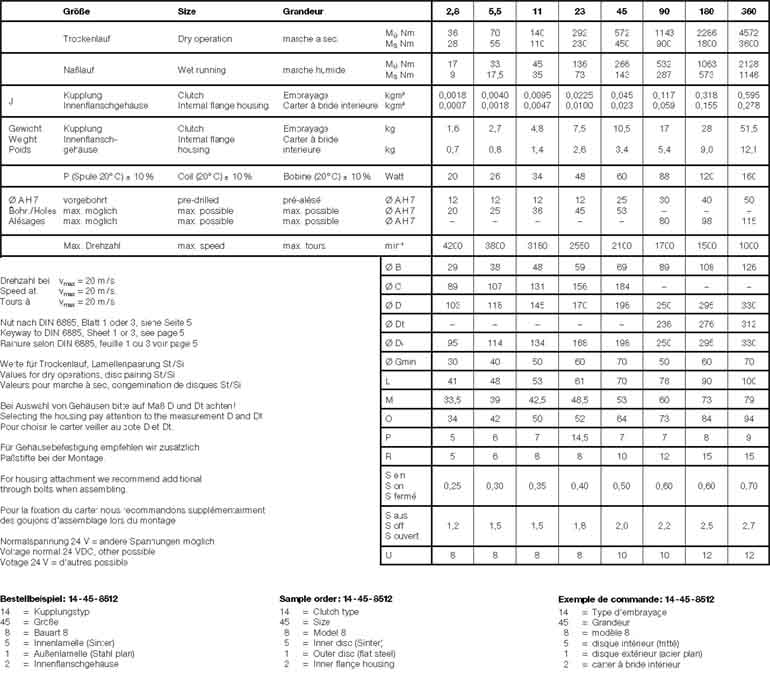

Einsatzgebiet Holzbearbeitungsmaschinen, Textilmaschinen u.a. Drehmomentbereich: Trocken 36 - 4500 Nm übertragbar, Naßlauf: 17 - 2100 Nm übertragbar, Spannung (12) 24 (48) V. Stromzuführung: Trockenlauf Kohle, Naß: Kupferbürste.Typ 55 Elektromagnetische Zahnkupplung mit Schleifringzuführung

Geeignet für Naß- und Trockenlauf. schaltbar nur im Stillstand (n = 0 min-1) Stromzuführung bei Trockenlauf: Kohlebürste, Naßlauf: Kupfergewebebürste. Spannung: (12) 24 (48) V. Stirnverzahnung Normalausführung Trapezform geringes Flankenspiel, Zahnwinkel 15°. Andere Verzahnungen möglich z.B. Festpunktprofil, Feinverzahnung andere Zahnwinkel. Drehmomente: 40 - 6000 Nm übertragbar, Normalverzahnung
